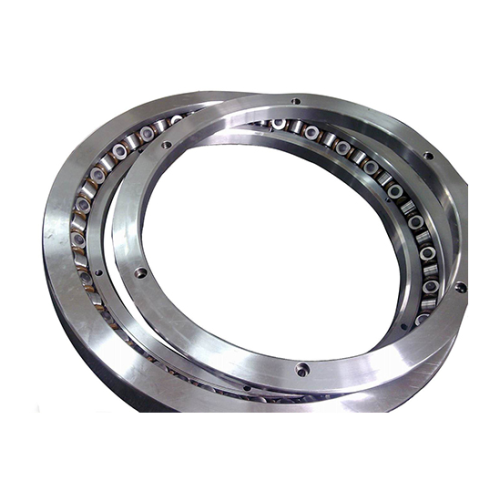

精密回転テーブル・ロボットジョイント用高剛性クロスローラーベアリング

2026,10,14

精密回転テーブル・ロボットジョイント用高剛性クロスローラーベアリング

高剛性クロスローラーベアリングは、限られた取付スペース内で優れた回転精度と剛性を実現するために特別に設計されたコンパクトな転動部品です。精密円テーブルやロボットジョイントなどの高級回転機器に広く採用されており、内輪と外輪の間に円筒ころを十字状に配置した軸受です。この独自の設計により、ベアリングはラジアル荷重、アキシアル荷重、傾斜モーメントに同時に耐えることができるため、精密オートメーションや工作機械のプロジェクトに取り組むエンジニアや調達チームにとって最高の選択肢となっています。

多方向の荷重に対処するために複数のセットが必要な従来のベアリングの組み合わせとは異なり、クロスローラーベアリングはすべての耐荷重機能を 1 つのユニットに統合します。装置の構造が大幅に簡素化され、機械全体のサイズが縮小され、組み立て時間が短縮されます。マシニングセンターや協働ロボットのロボットジョイントで使用される精密回転テーブルでは、動的な負荷がかかっても安定した回転精度を維持することが重要です。当社の高剛性クロスローラーベアリングは、重荷重を組み合わせた場合でも弾性変形を最小限に抑え、連続運転でも安定した位置決め精度を保証します。

主な利点

・超高剛性：クロスローラー配置により複合荷重に対しても変形に強い。

- コンパクトな寸法: 薄型軽量構造により、貴重な設置スペースを節約します。

・高い回転精度：振れが少なく、高精度の割出・位置決め作業が可能です。

・多方向の負荷能力：ラジアル荷重、アキシアル荷重と傾きモーメントを同時に負荷できます。

- 取り付けが簡単: 内輪または外輪が独立した設計なので、取り付けと位置合わせが簡単です。

主なアプリケーションシナリオ

業界	代表的な設備	主要な要件
工作機械	精密円テーブル、インデックステーブル	高剛性、低振れ
ロボット工学	ロボット関節、マニピュレータ回転ユニット	コンパクトなサイズ、安定した動的性能
半導体	ウェーハハンドリング回転ステージ	超精密、低発塵
医療機器	医療用回転位置決め装置	高精度、スムーズな回転
測定器	検査回転台	一貫した精度、低摩擦

製品の特徴

当社はクロスローラーベアリングを複数の標準シリーズで提供し、お客様の図面要件に合わせたカスタム加工をサポートします。開放型と密閉型をオプションでご用意しております。密閉バージョンは、粉塵、切削液、汚染物質を効果的に遮断し、耐用年数を延ばし、メンテナンス頻度を減らします。各ベアリングは出荷前に寸法公差や回転精度などの厳しい検査を受け、ISO精度基準を満たしています。

当社のエンジニアリングチームは、選択、取り付けガイダンス、荷重計算に関する技術サポートを提供します。プロトタイプのサンプルが必要な場合でも、大量の注文供給が必要な場合でも、当社は世界中の産業バイヤーに信頼できるリードタイムを提供します。

よくある質問

Q1: 通常のころ軸受と比較したクロスころ軸受の主な利点は何ですか?

A1: 最大の利点は高剛性かつコンパクトな構造です。通常、標準ベアリングは 1 種類の荷重しか負担できませんが、クロスローラーベアリングは、ラジアル荷重、アキシアル荷重、傾斜モーメントを 1 つの軸受ユニットで受けることができ、はるかに小さいスペースで高精度の回転を実現します。

Q2: クロスローラーベアリングは高速連続回転にも対応できますか?

A2: クロスローラーベアリングは、低速から中速の回転インデックス用途に優れています。超高速動作ではなく、高剛性と位置決め精度を重視して最適化されています。高速シナリオの場合は、代替ベアリングタイプをお勧めします。

Q3: クロスローラーベアリングのカスタムサイズは提供できますか?

A3: はい。お客様の技術図面に従って、カスタムの外径、内径、厚さ、特殊なシール構造をサポートします。見積のために仕様を提出するには、当社の営業チームにお問い合わせください。

Q4: どのような精度等級がありますか?

A4: 通常、P5 および P4 の精密グレードを供給しています。厳密な振れ管理が要求される超精密回転テーブルやロボットジョイントにはP4グレードを推奨します。

Q5：使用時に給油は必要ですか？

A5: はい。適切なグリースまたはオイル潤滑により、摩擦と摩耗が軽減されます。シールドベアリングには事前に潤滑が施されていますが、長期間の使用には定期的なメンテナンス潤滑が必要です。

CTA

回転テーブルやロボットジョイントプロジェクト用の高剛性クロスローラーベアリングをお探しですか?仕様、ロードデータ、図面要件をお送りください。当社の技術チームがお客様のアプリケーションを検討し、適切なベアリングソリューションを競争力のある価格で提供します。
