ラジアル球面滑り軸受: 複雑な作業条件に対応する重要な伝達コンポーネント

2025,10,28

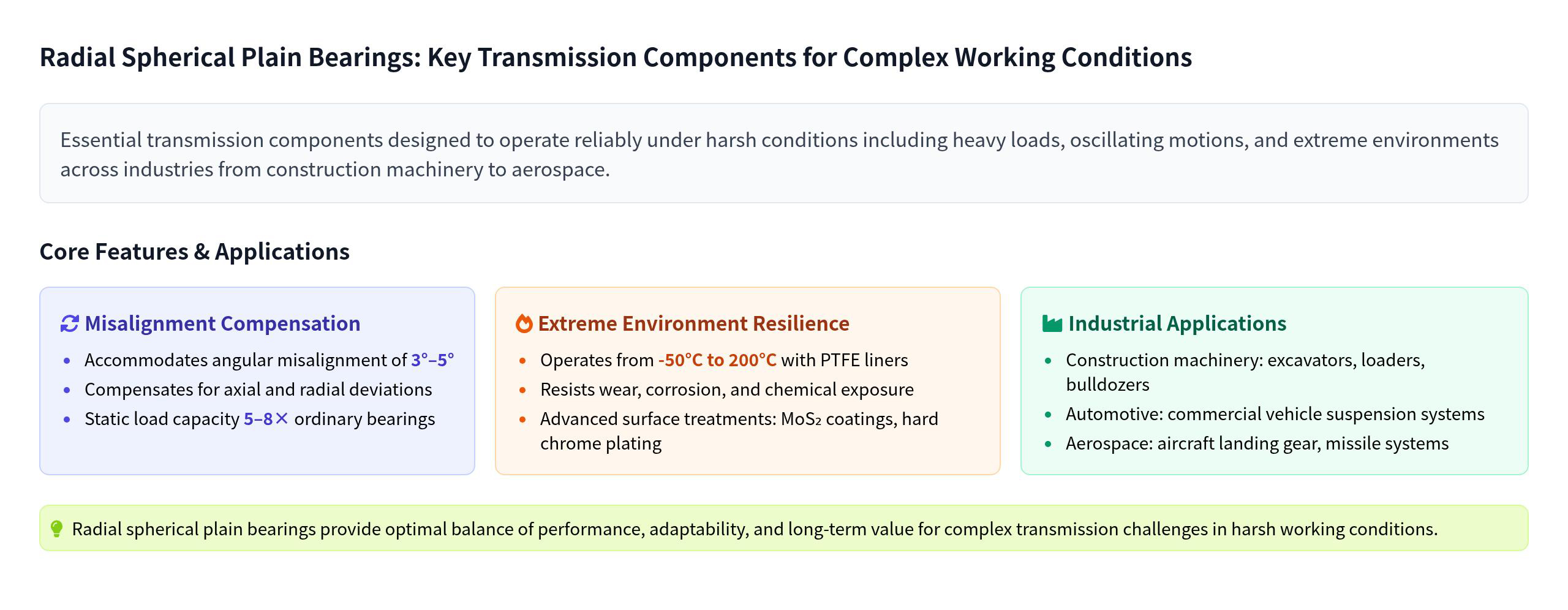

ロッドエンドベアリングとしても知られるラジアル球面滑りベアリングは、偏心や重荷重に対処するための機械式トランスミッションシステムの重要なコンポーネントです。その中心となる構造的特徴は、内輪または外輪の転がり面の球面設計にあり、「ボールとソケット」の嵌合を形成します。このユニークな構造は従来の転がり軸受とは異なり、かけがえのない機能上の利点をもたらします。

性能特性の点で、このタイプのベアリングの最も顕著な利点は、強力な自動調心能力です。実際に設置・運転する際には、製造誤差や荷重の変形などにより、シャフトと軸受箱に位置ずれが生じることがよくあります。ただし、ラジアル球面滑り軸受は、内輪と外輪の間で 2° ～ 5° の角度のずれを許容し、そのような偏心を効果的に補正し、局所的な応力集中によって引き起こされる早期の軸受の損傷を防ぎます。一方、主にラジアル荷重を負荷し、微量のアキシアル荷重も負荷することができるので、混合荷重が伴う複雑な使用条件に適しています。また、コンパクトな構造により限られたスペースでも安定した伝送が可能です。

ただし、その性能には一定の限界があります。主に滑り摩擦に依存するため、転がり軸受よりも摩擦係数が高いため、低速運転にのみ適しています。高速で動作する場合、熱を発生する傾向があるため、適切な潤滑剤 (通常はリチウムベースのグリースまたは潤滑油) が必要になります。摩耗を軽減し、耐用年数を延ばすために定期的に補充する必要があります。

応用シナリオの観点から見ると、ラジアル球面滑り軸受は自動調心に対する要求が高い分野で広く使用されています。建設機械はその中心的な応用分野です。例えば、掘削機のコネクティングロッドやローダーのバケットピンシャフトなど、頻繁に偏心荷重や衝撃荷重に対応する必要がある箇所で、これらの軸受を使用することでスムーズな動作が保証されます。さらに、繊維機械のローラーシャフト、印刷機械の伝動コンポーネント、医療機器のジョイント構造も、その自動調心機能と耐荷重機能に依存することが多く、機器の安定した動作を確保するための「見えない基礎」として機能します。

これらの軸受を選択して使用する場合、使用条件との正確な一致が不可欠です。使用条件に明らかな偏心、低速、主にラジアル荷重が含まれる場合は、ラジアル球面滑り軸受が推奨されます。同時に、軸受の性能を十分に発揮させるためには、荷重の大きさに応じた適切な機種の選定、取付精度の管理、潤滑やメンテナンスなどの管理にも十分注意してください。
